Crowbar/Chopper电阻

产品简述

Crowbar电阻主要应用于风力发电逆变器的低电压穿越技术中。它用在风力发电机转子侧，用于旁路转子侧变流器。当电网发生低电压扰动时，防止直流母线电压过高和转子电流过大。主要工作在故障状态，阻尼定子磁链。Crowbar电阻能在瞬时把巨大能量耗散掉。

风电机组低电压穿越要求




Crowabr电阻器分类

栅格结构-自然风冷

M：电阻材料的质量。单位：kg
Q：电阻材料吸收的能量。单位：kJ
C：电阻材料的比热容。单位：kJ/kg.K
Δt:电阻材料的温升。单位：K
以1.5MW风力发电机为例：
电阻材料：SUS304。
Qmax=1360KJ   C=0.5kJ/kg·K    Δt=400K
M=1360/(0.5×400)=6.8Kg
电阻材料重量：约6.8Kg
辅助材料重量：约20Kg

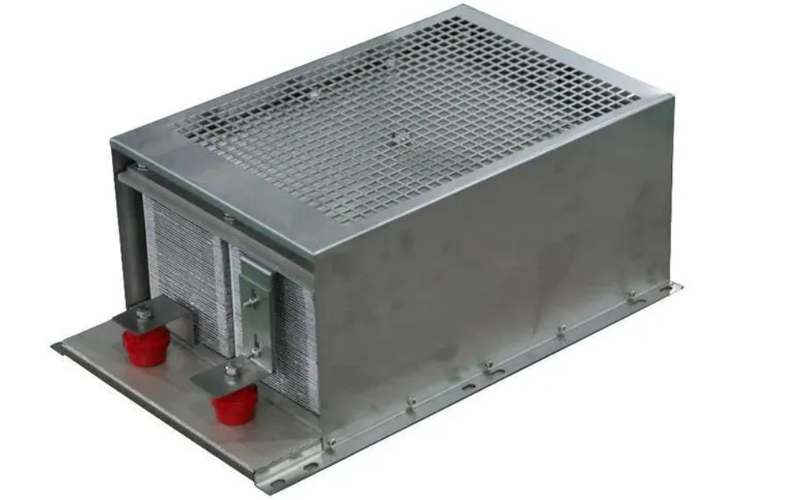

夹层结构-自然风冷

M：电阻材料的质量。单位：kg
Q：电阻材料吸收的能量。单位：kJ
C：电阻材料的比热容。单位：kJ/kg.K
Δt:电阻材料的温升。单位：K
以1.5MW风力发电机为例：
电阻材料：SUS304
Qmax=1360KJ  C=0.5kJ/kg·K  Δt=400K
M=1360/(0.5×400)=6.8Kg
电阻材料重量：约6.8Kg
辅助材料重量：约20Kg
体积：500×450×150 （mm）


管式结构-自然风冷

M：电阻材料的质量。单位：kg
Q：电阻材料吸收的能量。单位：kJ
C：电阻材料的比热容。单位：kJ/kg.K
Δt:电阻材料的温升。单位：K
以1.5MW风力发电机为例：
电阻材料：SUS304
Qmax=1360KJ   C=0.5KJ/Kg·K  Δt=400K
M=1360/(0.5×400)=6.8Kg
电阻材料重量：约6.8Kg
辅助材料重量：约12Kg

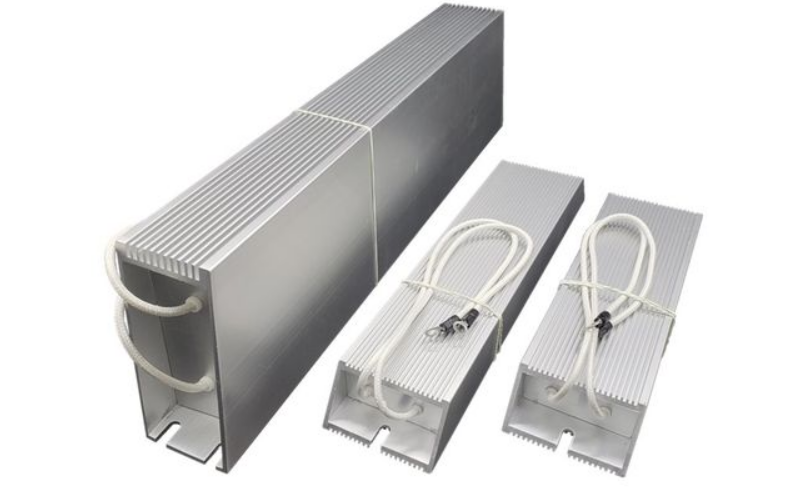

铝壳电阻器

产品简述

RXLG系列铝壳电阻器 RXLG系列电阻器其耐气候性，耐振动，安全性，优于传统瓷骨架电阻器。广泛应用于电源，变频器，伺服系统等高要求的电气回路中，并能够用于恶劣的工控环境。易紧密安装，易附加散热器。外型美观，是电力电子理想的配套产品。


产品特点

1.额定功率范围:60W-2000W
2.工作电压范围:<1.2kV
3.额定阻值范围:1R-10kR
4.耐压范围:AC3KV 50Hz/5s
5.IP等级:IP00/IP33
6.振动:1.5g
7.温漂范围:≤400ppm/℃
8.载流体材料:0Cr25AL5
9.优势:较恶劣工作环境
10.劣势:工作电压不是很高

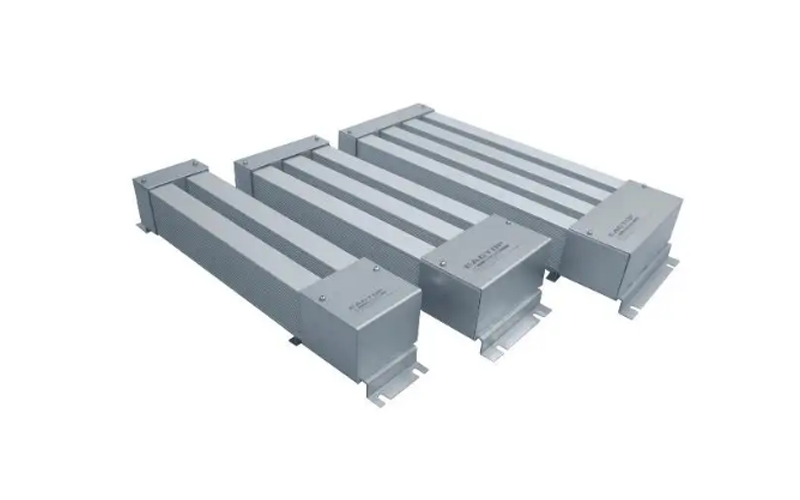

铝壳多联体电阻器

产品简述

ARXU系列电阻器在传统铝壳电阻器两端加装不锈钢挡片，进行密封，并在两端加装支架对薄弱部分进行保护，使其IP等级达到IP54.


产品特点

1.耐压：AC3000V  50Hz  5S
2.绝缘电阻：线-地1000VDC, 绝缘阻值≥100MΩ
3.额定功率：200W-3000W

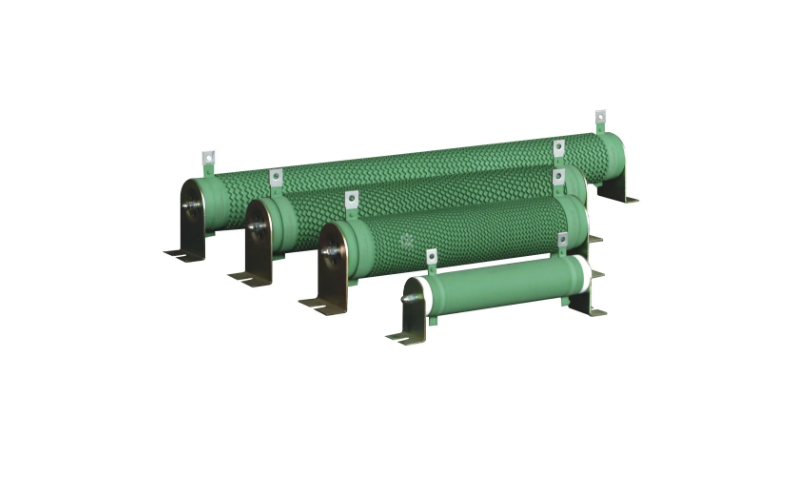

波纹电阻器

产品简述
 在圆柱形的陶瓷管上固定了两个引出端子，瓷管表面上缠绕了扁带波浪形状的合金电阻丝，并在其表面涂覆一层具有阻燃，耐高温特性的涂层，涂料为无机材料，环保、无烟、无异味。陶瓷管作为电阻丝骨架的同时，又具有散热器的功效。本品可按照客户的要求定制。本品适用于模拟负荷实验，设备放电，自动控制，变频器能耗制动等。


产品特点
1.额定功率范围:50W-2500W
2.工作电压范围:<1.2kV
3.额定阻值范围:1R-10KR
4.耐压范围:AC3KV 50Hz/5S
5.IP等级:IP00
6.载流体材料:0Cr25AL5
7.优势:可做高电压等级
8.劣势:抗震性较差

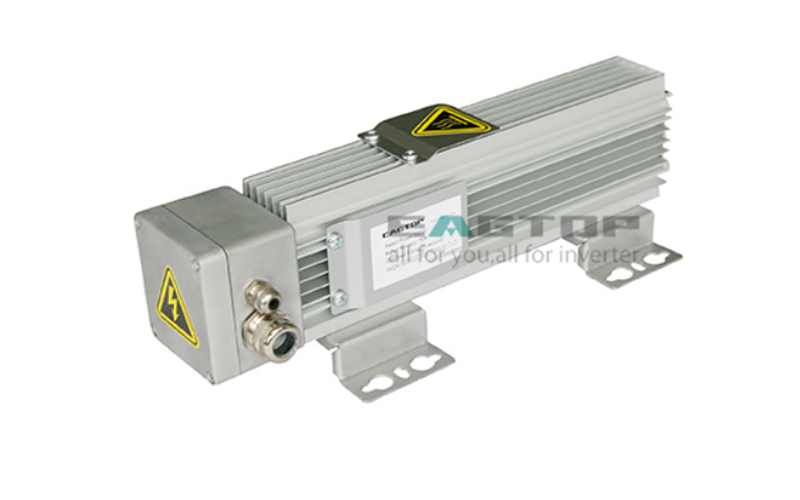

高防护铝壳电阻器

产品简述

RHPA系列电阻器防护等级高可达IP54，散热性能好，外形美观，适用于环境要求比较高的场合。


产品特点

1. 额定功率范围：300W~2000W
2. 工作电压范围：<690V
3. 额定阻值范围：1R~10KR
4. 散热器外壳，温升更低
5. 带内置温控开关
6. 铸铝接线盒，防护等级＞IP54

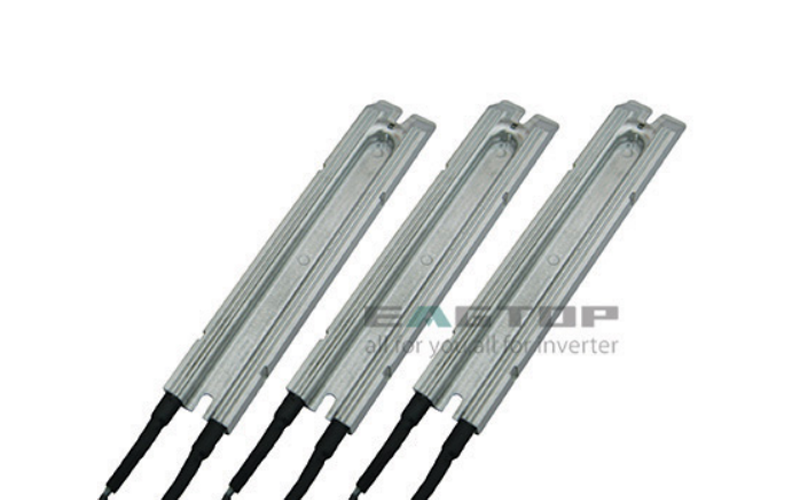

压铸铝电阻器

产品简述

REHT系列压铸铝电阻器其耐振性、防护等级、耐冲击性、热阻小等优于传统的铝壳电阻器，适用于加热模块上电缓冲，变频制动，伺服系统等场合，能应用于环境比较恶劣的场合。


产品特点：

1.额定功率范围:60W-2000W
2.工作电压范围:≤690V
3.额定阻值范围:2Ω-500Ω
4.耐压范围:AC2000V 50Hz/5S
5.IP等级:IP00/IP54
6.优势:防护等级高，抗振性好，热阻小，抗冲击性好
7.劣势:电压等级比较低

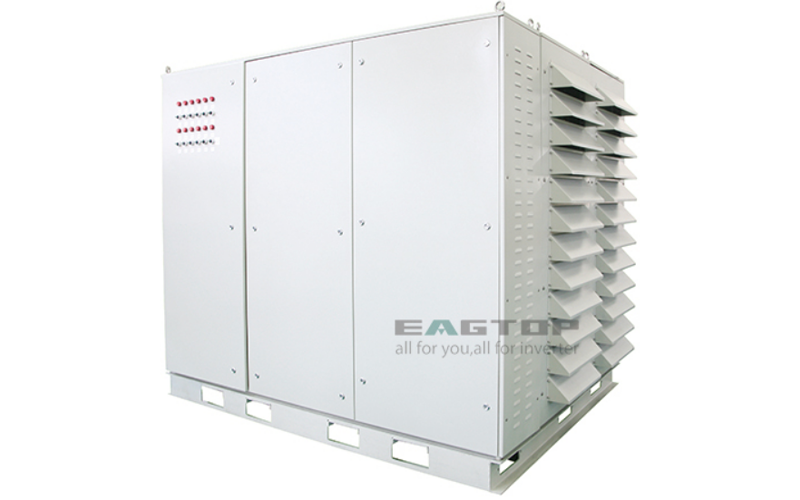

功率电阻柜

产品简述

PRU系列产品是由波纹电阻器组合而成的电阻柜，适用与大功率，大电流的制动设备，试验测试设备，电梯，起重等变频器的能耗制动回路中。


产品特点

1.额定功率范围:30kW-200kW
2.工作电压范围:<1200V
3.额定阻值范围:0.5R-100R
4.耐压范围:AC 3KV 50Hz  5s
5.IP等级:IP00/IP23
6.振动:0.5g
7.温漂范围:≤400ppm/℃
8.载流体材料:0Cr25AL5
9.优势:大功率
10.劣势:抗震动性稍差
11.用于电梯、起重大功率制动回路，模拟负荷测试

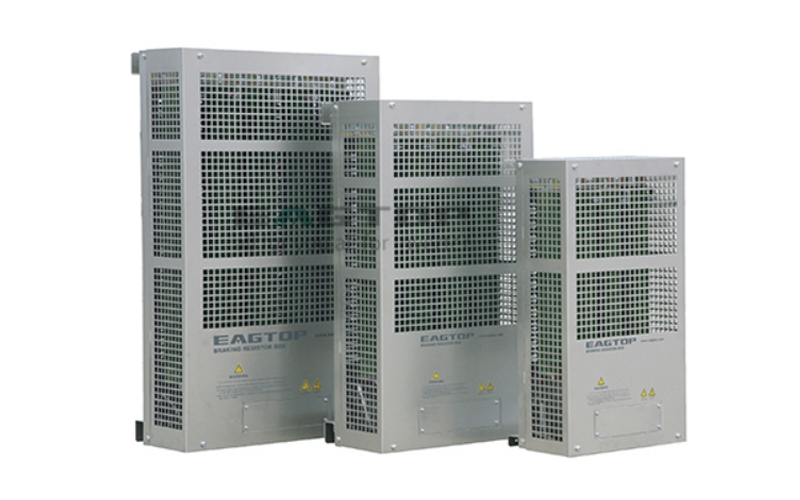

制动电阻箱

产品简述

BRU系列产品是由波纹电阻器组合而成的电阻箱，适用于大功率，大电流的制动设备、试验测试设备、电梯、起重等变频器的能耗制动回路中。


产品特点

1.额定功率范围:2.4KW-20KW
2.工作电压范围:<800V
3.额定阻值范围:1R-1KR
4.耐压范围:AC3KV/5S
5.IP等级:IP20/IP23
6.振动:0.5g
7.温漂范围:≤400ppm/℃
8.载流体材料:0Cr25AL5
9.优势:较恶劣工作环境
10.劣势:工作电压不是很高,<800V
