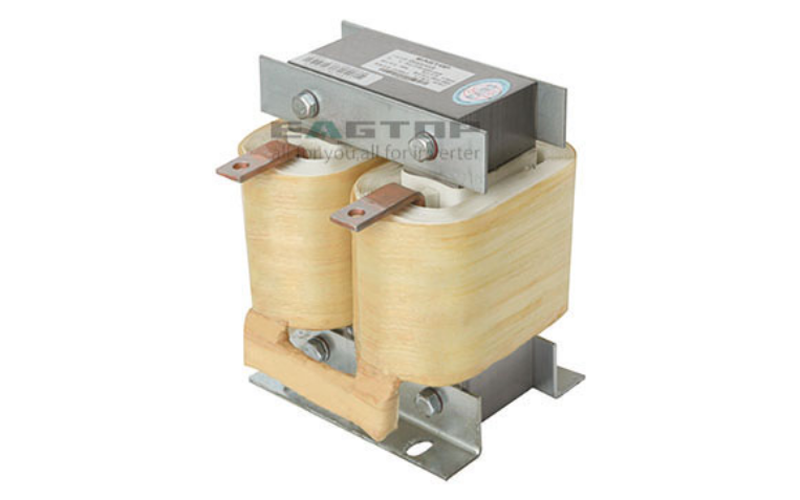

直流电抗器

产品简述

 直流电路中能减少电流脉动，当电感量达到一定量时能保证电流连续不断流。改善电容滤波造成的输入电流波形畸变，减少和防止因冲击电流造成整流桥损坏和电容过热，提高功率因素，降低直流母线交流脉冲，限制电网电压的瞬变。


产品特点

电抗器高性能，高耐温的符合绝缘材料配合无骨架工艺，电抗器耐热等级高，F级和H级可选。电抗器采用氩弧焊焊接工艺，噪音低，漏磁小，电感稳定。线圈采用箔绕工艺，耐电磁力强，工艺整洁，外观漂亮。铁心采用优质低损耗冷轧硅钢片,使电抗器可靠性高,体积小,重量轻，价格便宜。


产品参数

1、额定工作电压：DC500V-DCl000V
2、抗电强度:铁芯-绕组3000VAC/50Hz/5mA，10S无飞弧击穿
3、绝缘电阻:铁芯-绕组1000VDC，绝缘阻值≥100MΩ，
4、电抗器噪音小于65dB(与电抗器水平距离点1米测试)；
5、产品执行标准：GB19212.1-2008
                GB19212.21-2007
                GB1094.6-2011

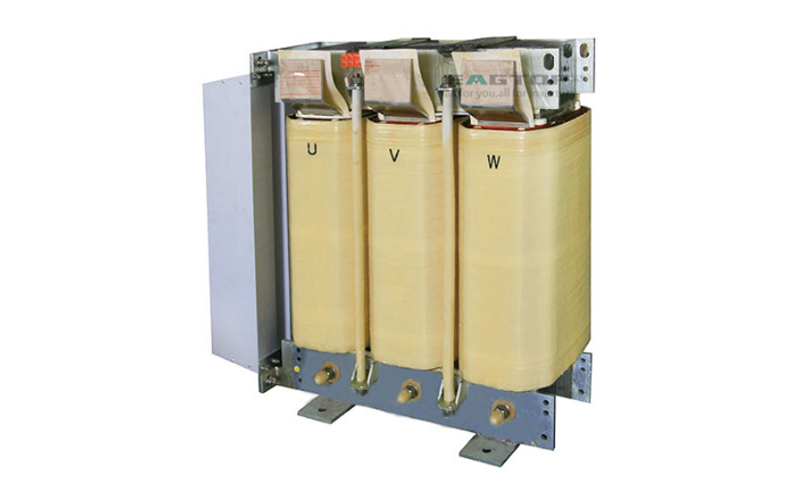

正弦波滤波器

产品简述

   将电动机的 PWM 输出信号转化为低剩余纹波电压的光滑正弦波，防止对电机的绕组绝缘造成损害。减少了因电缆线长而出现的分布电容和分布电感产生共振的现象;消除高 dv/dt 而造成的电机过电压;消除涡流损耗造成的电动机提前损坏;滤波器降低了电动机的可听噪音。


产品特点

采用了高性能的箔式绕组结构,铜排引出,具有直流电阻小,抗电磁力能力强,短时间过载能力强;采用高性能的F级以上的复合绝缘材料,使产品在严酷的工作条件下依然可以保持可靠的性能;电抗器绝缘强度高，能承受极高的Dv/dt的电压冲击。电抗器采用真空压力浸渍工艺，可听噪音小。

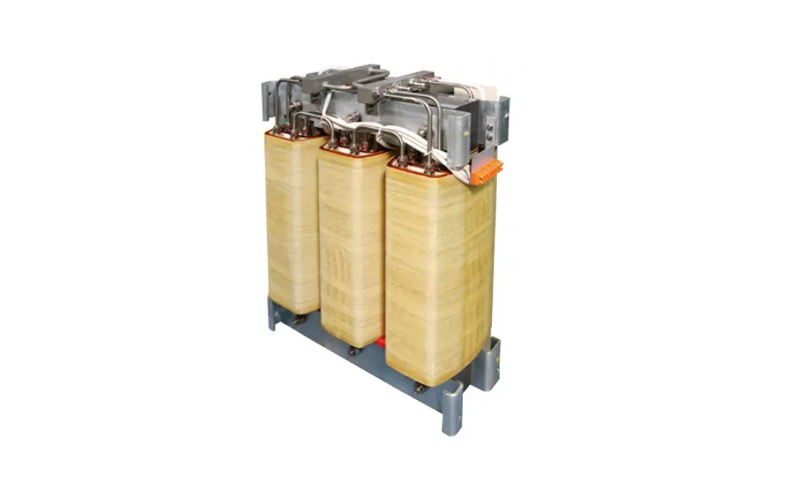

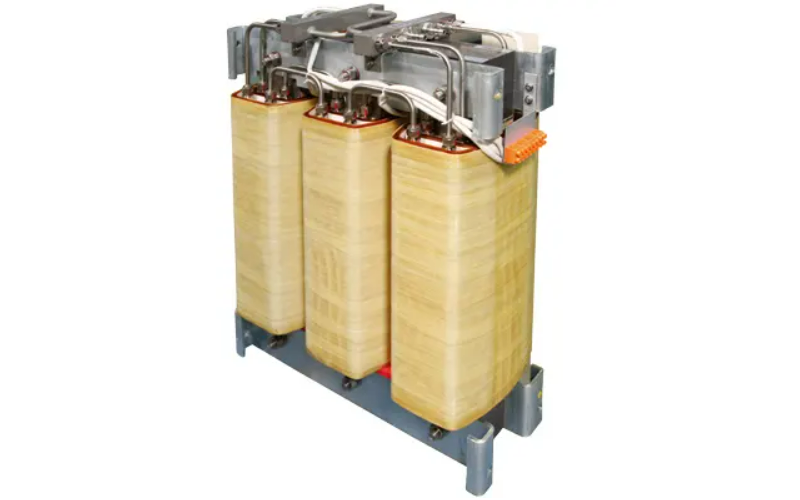

水冷电抗器

产品简述

 EAGTOP 在水冷电抗器制造方面有非常成熟的技术和工艺，拥有一批经验丰富的专业技术人才，可以根据客户提出的技术要求和参数进行设计，制造各类非标、特种、专用的工频、中、高频设备配套用电抗器，已为众多设备配套厂家建立了长期配套合作关系。适用于工频、中、高频设备(如中频炉)、电化(电解)、变频、牵引、直流输电、电镀、喷涂、电加工、充电、励磁、传动及静电除尘及一般工业用整流电源等行业。


产品特点

电抗器水路采用水电分离结构，维护方便，安全可靠。电抗器采用优质的冷轧取向硅钢片，损耗低体积小，重量轻。电抗器可以在防护等级要求高，散热条件差的环境下工作，温升低。电抗器水路工作水压为1-10Bar，水路稳定可靠。


产品分类

1.水电分离（板式水冷电抗器）： 水冷散热板安置在板式水冷电抗器电抗器线包中，电抗器产生的热量通过散热板导热后由水介质将热量导出，以达到降低温升的目的。电抗器水电分离，无漏电流产生。本公司生产水冷电抗器电流500-1500A，电感量0.01-0.5mH,广泛使用在风力发电，变频器等电力设备中。
2.水电一体（管式水冷电抗器）：绕组采用空心铜管制造，铜损耗产生的热量通过铜管内的导热介质（纯净水或混合液）将热量导出。导热介质与发热导体之间热接触良好，导热系数高，绕组可承受较大电流。本公司生产水冷电抗器电流1-10KA，电感量0.1-2.0mH.广泛应用在冶炼，感应加热等工业设备上。

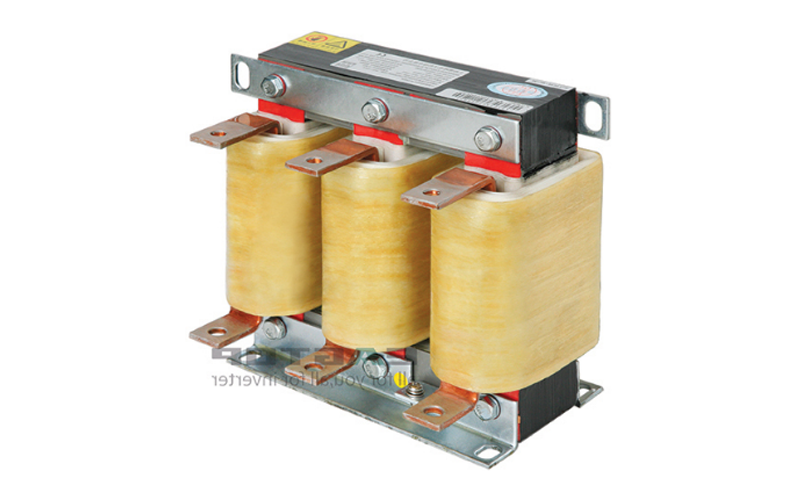

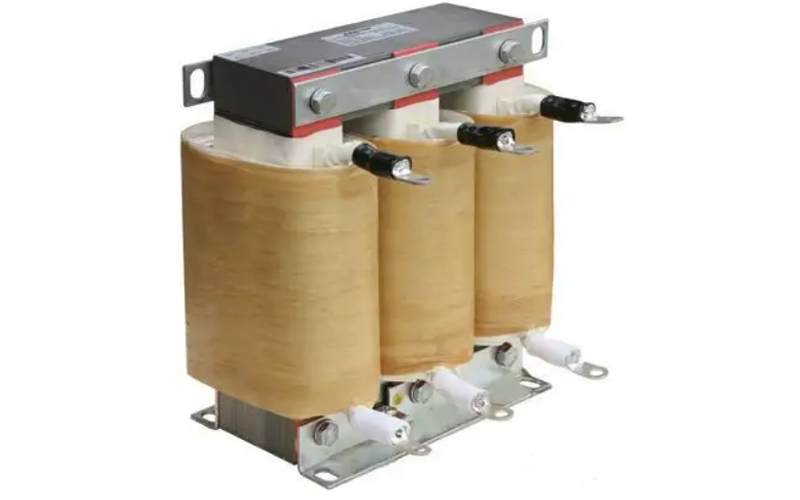

输入/输出交流电抗器

产品简述

输入电抗器：输入电抗器是限流设备，用于驱动器的输入侧，保护交流驱动器不受瞬态超压的影响。有降低浪涌和峰值电流，提高真实功率因数，抑制电网谐波，改善输入电流波形的作用。
输出电抗器：用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。可以降低电机噪音，减低涡流损耗。降低输出高次谐波造成的漏电流。保护变频器内部的功率开关器件。


产品特点

交流输入电抗器：采用了高性能的箔式绕组结构,具有直流电阻小,抗短路能力强,短时间过载能力强;采用高性能的F级以上的复合绝缘材料,使产品在严酷的工作条件下依然可以保持可靠的性能;电抗器设计磁通密度低，线性度好，过载能力强，配合真空压力浸渍工艺电抗器噪音小;铁芯采用优质低损耗冷轧取向硅钢片,电抗器损耗小,效率高，温升低。
交流输出电抗器：电抗器可以根据客户使用频率的高低合理选取磁性材料（硅钢片，铁氧体，非晶铁心，磁粉芯）;采用了高性能的箔式绕组结构,具有直流电阻小,抗电磁力能力强,短时间过载能力强;采用高性能的F级以上的复合绝缘材料,使产品在严酷的工作条件下依然可以保持可靠的性能;电抗器设计磁通密度低，线性度好，过载能力强，配合真空压力浸渍工艺电抗器噪音小。


主要应用

工业自动化：变频器
新能源：光伏发电，风力发电
交通：电动汽车，轨道交通
智能电网：APF，SVG

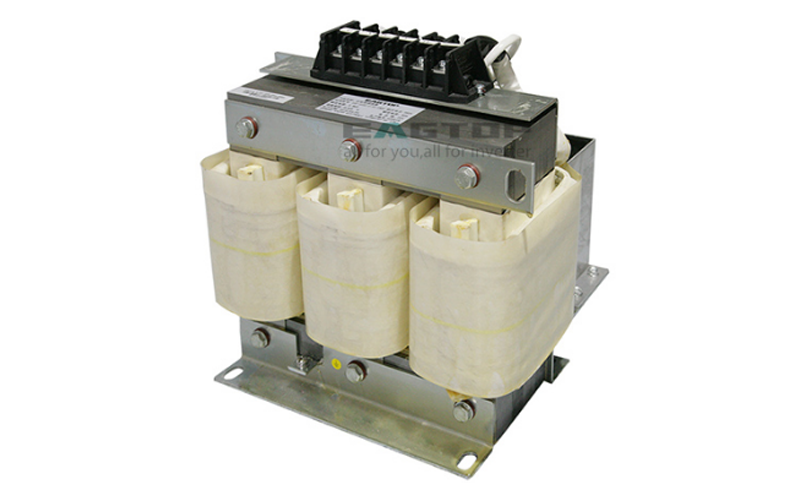

解谐电抗器

产品简述
解谐电抗器也叫串联电抗器，用于无功功率补偿。一般和电容串联使用，其在工频下呈容性，从而防止并联谐振及无放大谐波电流之虑。具有抑制高次谐波，限制合闸涌流;提高系统功率因数;防止谐波电容器造成危害，避免电容器装置的接入对电网谐波的过度放大和谐振发生。


产品特点
耐温等级高，绝缘强度高，安全可靠;电抗器采用优质冷轧硅钢片，损耗低，高频特性好；电抗器线性度好，过载能力强；电抗器浸渍工艺采用真空压力浸渍，浸油充分，油膜厚，电抗器噪音低，耐腐蚀性好。

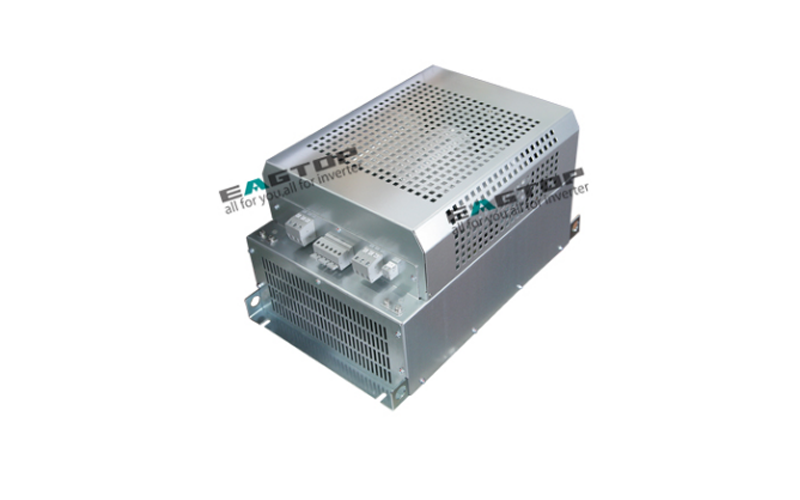

谐波滤波器

产品简述

1.与传统无源滤波器相比，DHF系列产品体积更小，谐波抑制能力更强。
2.当连接在变频器前端,经谐波滤波器滤波后总谐波电流小于满负载时基波电流的10%。
3.效率大于98%，功率可到250KW,无源谐波滤波器提供了具有高性价比和稳定
  可靠的谐波解决方案。
4.作为独立选项，易于安装到现有机柜内。
5.该系列滤波器与品牌变频器做过精心匹配，适合多种电机控制方式，确保系统稳定工
  作，不会对电网产生任何不良影响。
6.使用过温保护，以防过温造成滤波器损坏。
7.在低负载应用下，可选配（接触器）断开电容器连接。


技术参数

1. 额定工作电压：AC380V～480V
2. 频率：50Hz
3. 过载能力：1.6倍，60s
4. 绝级等级：过压类别III符合EN61800-5-1
5. 满载效率：大于98%
6.冷却方式：AN
7.谐波滤波效果：满载条件下，滤波器输入端的总谐波
   电流畸变率THID﹤10%(背景电压THUD﹤2%,电网短
    路功率与安装负载比﹥66)
8.环境温度（工作）：满载条件下，-25℃～+50℃
9.存储温度：-25℃～65℃
10.工作海拔高度：海拔0～2000米
11.相对湿度：0～95%无凝露
12.空载电流：小于额定电流的25%
13.产品执行标准：IEEE519 GB/T 14549-1993


使用注意事项

1.DHF谐波滤波器是变频器配套的滤波器，只可安装在不可控整流变频器的电源进线处；
2.选用时，滤波器的功率与变频器的功率尽量匹配使用，这时可以获得最佳的滤波效果，不匹配时，若功率较大的滤波器用于功率较小的变频器，滤波效果会降低；
3.滤波器中的电抗器是发热设备，安装时注意保持滤波器周围至少有100mm的空间；
4.安装时，按照电路图的接线指示，连接可靠的地线.
5.当海拔、电网质量等使用环境超出技术要求时请咨询厂家

Dv/dt滤波器

产品简述

有效降低变频伺服电动机端的dV/dt电压；
防止传输电缆和伺服电机线圈的过早老化和击穿；
延长伺服电机的使用寿命，提高伺服的可靠性和正常运行时间；
降低对邻近设备或线路的干扰传播；
减小电机接地泄露电流
减小打开滤波器与电机之间的接触器所引起的干扰
有效降低伺服电机端脉冲尖峰电压
输出满足IEC 60034-17, 60034-25要求

功能和作用

有效降低变频伺服电动机端的dV/dt电压；
防止传输电缆和伺服电机线圈的过早老化和击穿；
延长伺服电机的使用寿命，提高伺服的可靠性和正常运行时间；
降低对邻近设备或线路的干扰传播；
减小电机接地泄露电流
减小打开滤波器与电机之间的接触器所引起的干扰
有效降低伺服电机端脉冲尖峰电压
输出满足IEC 60034-17, 60034-25要求
